Worum ging es?

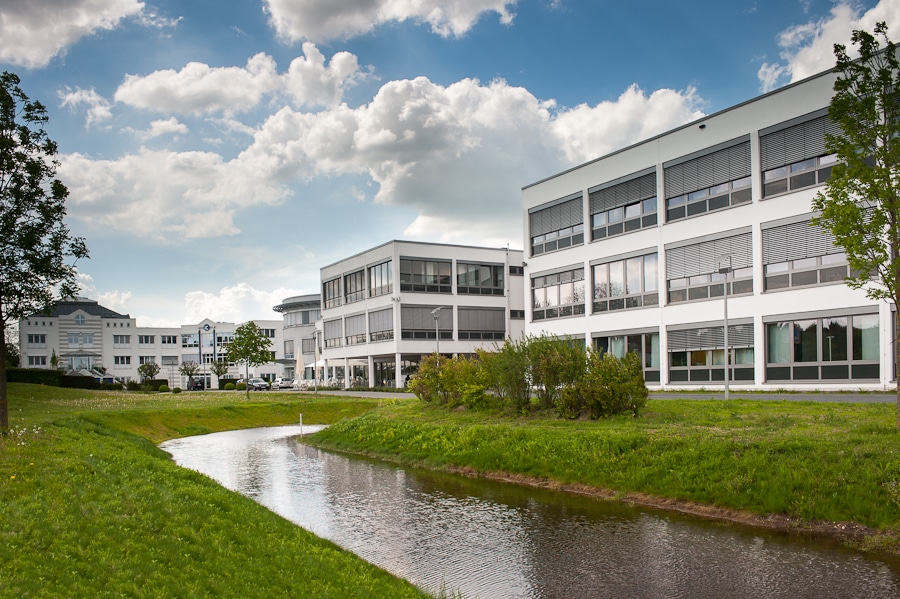

Auf dem Firmencampus der iC-Haus GmbH in Bodenheim wurden drei eigenständige Gebäude mit jeweils separater KNX-Installation betrieben. Jedes Gebäude verfügte über eine eigene Visualisierung, eigene Benutzerzugänge und eine unabhängige Beschattungssteuerung. Ziel des Projekts war die Zusammenführung aller Gebäude in einer zentralen Plattform, um die Bedienung für das Facility Management zu vereinfachen und die Beschattung gebäudeübergreifend zu optimieren.

Welche Systeme wurden verwendet?

• 3 autarke KNX-Installationen mit über 600 KNX-Geräten insgesamt
• 3 KNX-IP-Gateways
• Symcon als zentrale Visualisierungs- und Automatisierungsplattform
• Mehrere KNX-Wetterstationen sowie eine zentrale Master-Wetterstation für die Beschattungssteuerung

Herausforderung

Die drei KNX-Systeme wurden unabhängig voneinander geplant und betrieben. Identische Gruppenadressen sowie unterschiedliche Visualisierungssysteme erschwerten eine Zusammenführung. Zusätzlich arbeiteten die Beschattungsfunktionen gebäudeweise mit eigenen Wetterdaten, wodurch die Fassaden unterschiedlich auf identische Wetterbedingungen reagierten.

Lösung mit Symcon

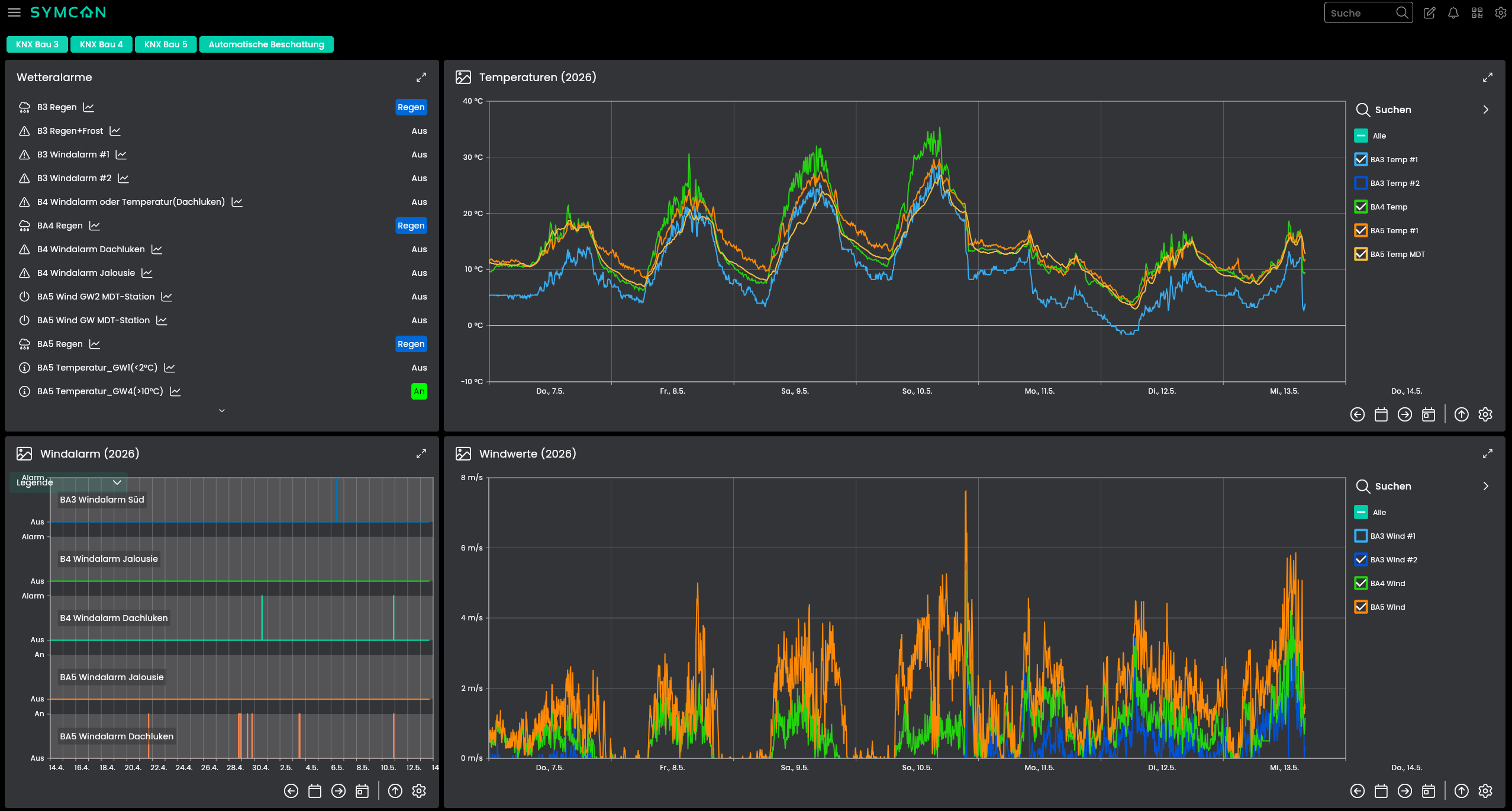

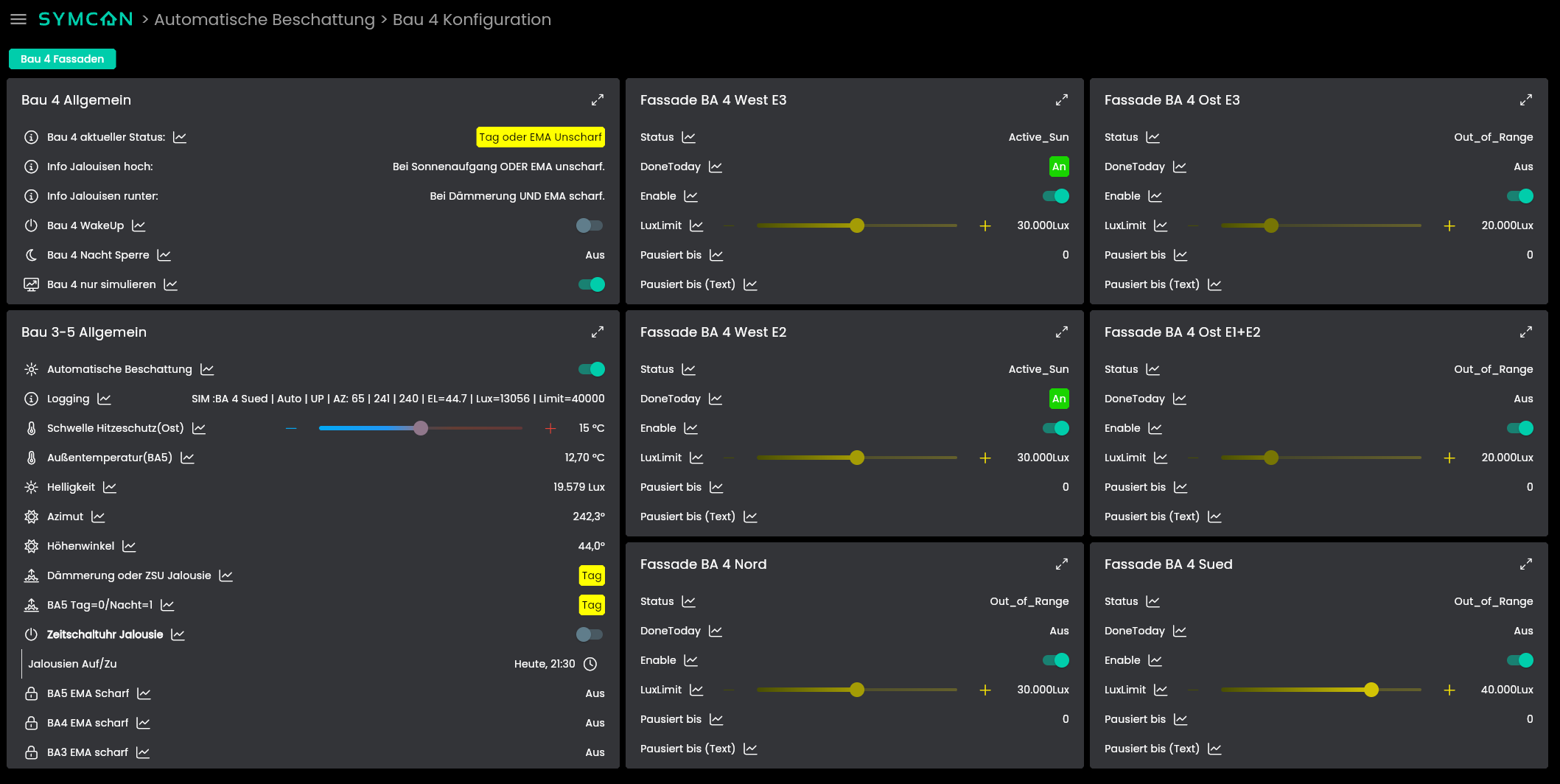

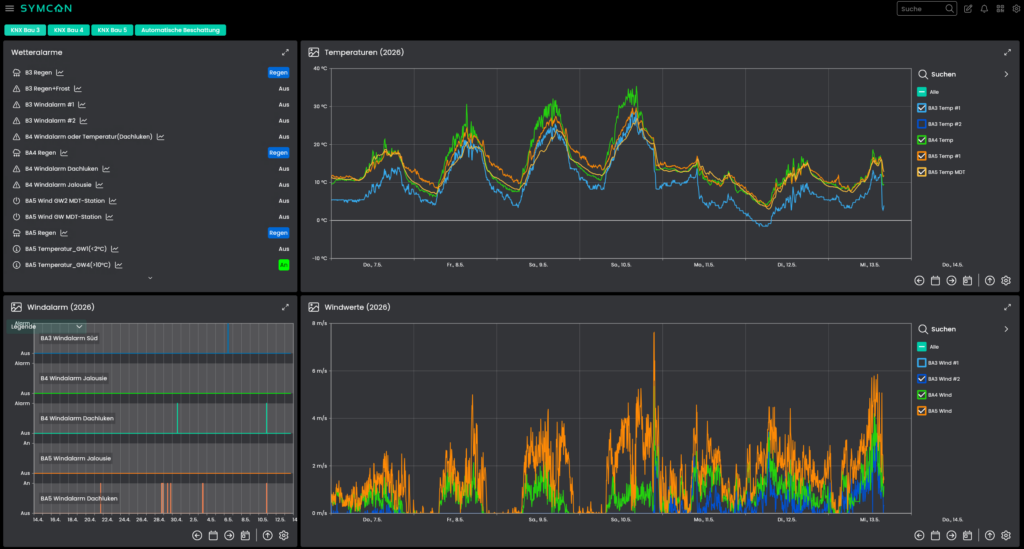

Symcon verbindet alle drei KNX-Installationen über die vorhandenen KNX-IP-Gateways in einem gemeinsamen Projekt – die bestehenden Gruppenadressen konnten dabei unverändert übernommen werden. Gebäudeübergreifende Gruppenadressen, wie die der Master-Wetterstation, stehen zusätzlich in allen Gebäuden zur Steuerung der Beschattung zur Verfügung. Für das Facility Management entstand so eine zentrale Visualisierung mit einheitlichem Benutzerzugang; die Beschattungsautomatik steuert die Fassaden aller Gebäude synchron. Die lokalen Wetterstationen bleiben für Wind- und Regenalarme weiterhin aktiv und gewährleisten den sicheren Betrieb auch unabhängig von der zentralen Infrastruktur.

Fazit

Durch den Einsatz von Symcon konnten drei unabhängige KNX-Systeme ohne Anpassung der bestehenden Gruppenadressen in einer zentralen Plattform zusammengeführt werden. Die einheitliche Visualisierung reduziert den Verwaltungsaufwand für das Facility Management deutlich, während die zentrale Beschattungssteuerung für ein harmonisches Fassadenbild sorgt und den Energiebedarf für Heizung und Klimatisierung senken hilft.
